ISO标准里的UZ是啥意思？
Release time: 2023-03-27
前言： 此篇篇幅主要集中在UZ符号在ISO中的定义，及线/面轮廓度使用UZ标注后，公差带的含义及计算方法。标准涉及ISO1101和ISO1660。
谈及线/面轮廓度中的UZ符号，很多技术人员都对其懵懵懂懂，我们需要对它的来历一清二楚。
1 UZ符号定义
ISO1101定义了UZ这个符号的基本含义。UZ是一种特殊的公差带分布，详细请参考8.2.2.1.3，Page7。
2 UZ内容定义

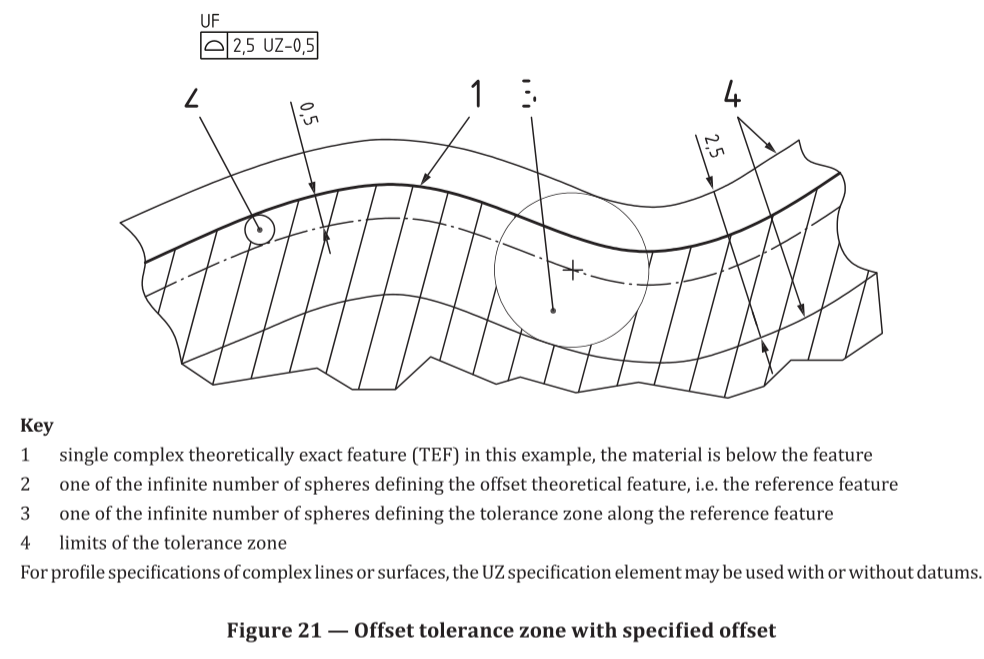

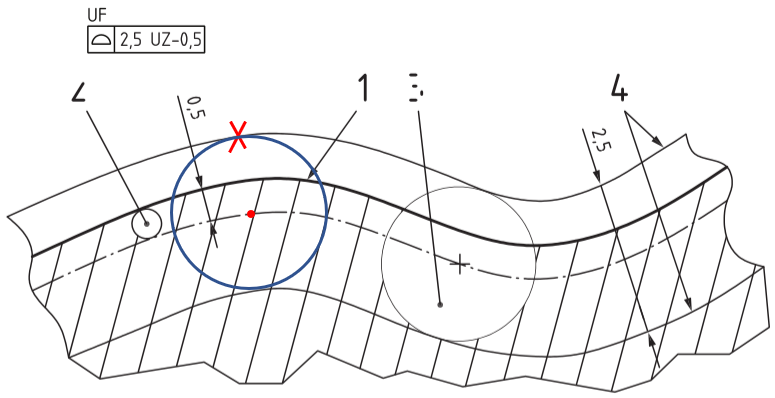

如上图，1处是名义轮廓，UZ-0.5(即2处)，代表将名义轮廓往减材料方向移动0.5，即得到公差带的中线(即点划线)，然后以公差带中线为界，两侧均布2.5/2，即1.25。所以上述公差换算成以1处为界时，为+0.75/-1.75。Page19
3 计算方法

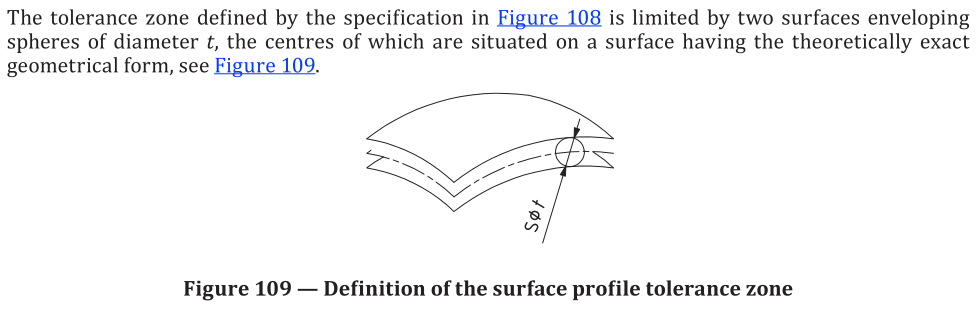

ISO1101将面轮廓度的公差带定义成：球心在公差带中线上滚动的Øt的球，滚动经过的区域就是工件实际表面的允许区域。Page70

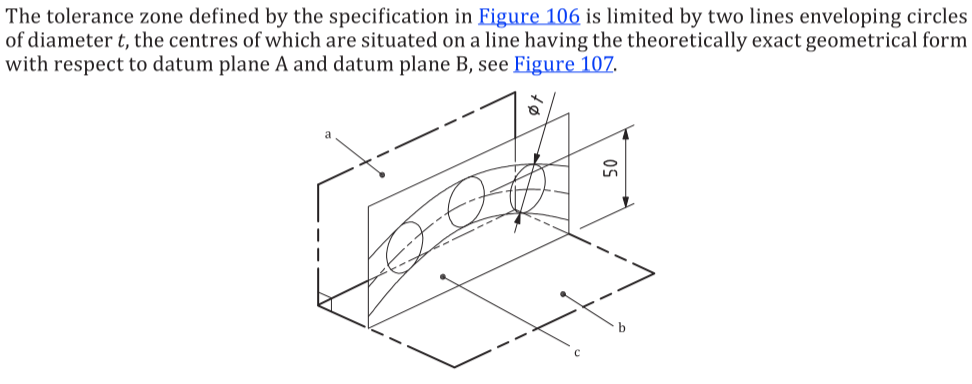

同样的，线轮廓度的公差带定义也是如此。Page69

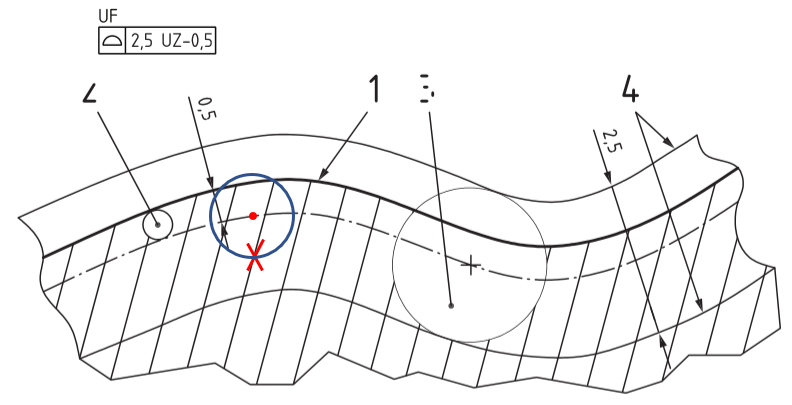

3.1 当最大偏差正好落在上/下公差线上时，实测值=公差值=t，总不见得是t/2吧？如下图：
3.2 当最大偏差落于公差线内时，实测值=2*Devmax，如下图：

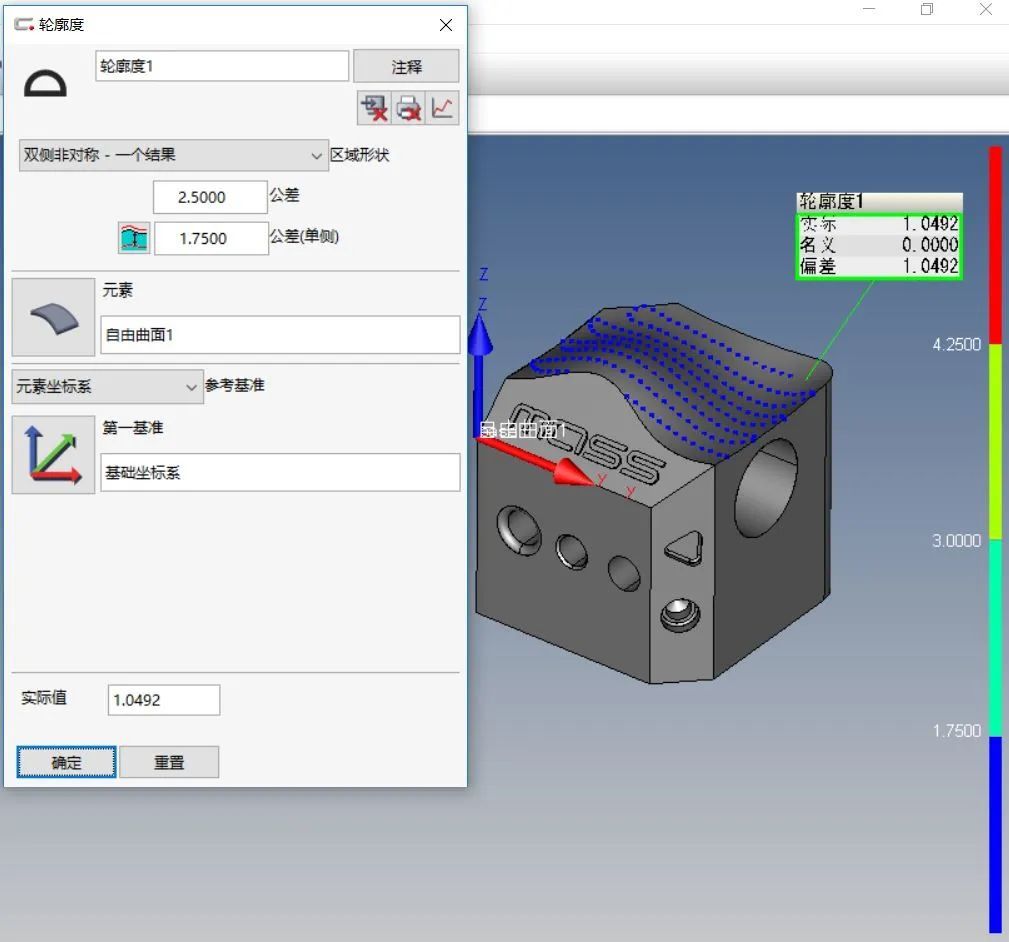

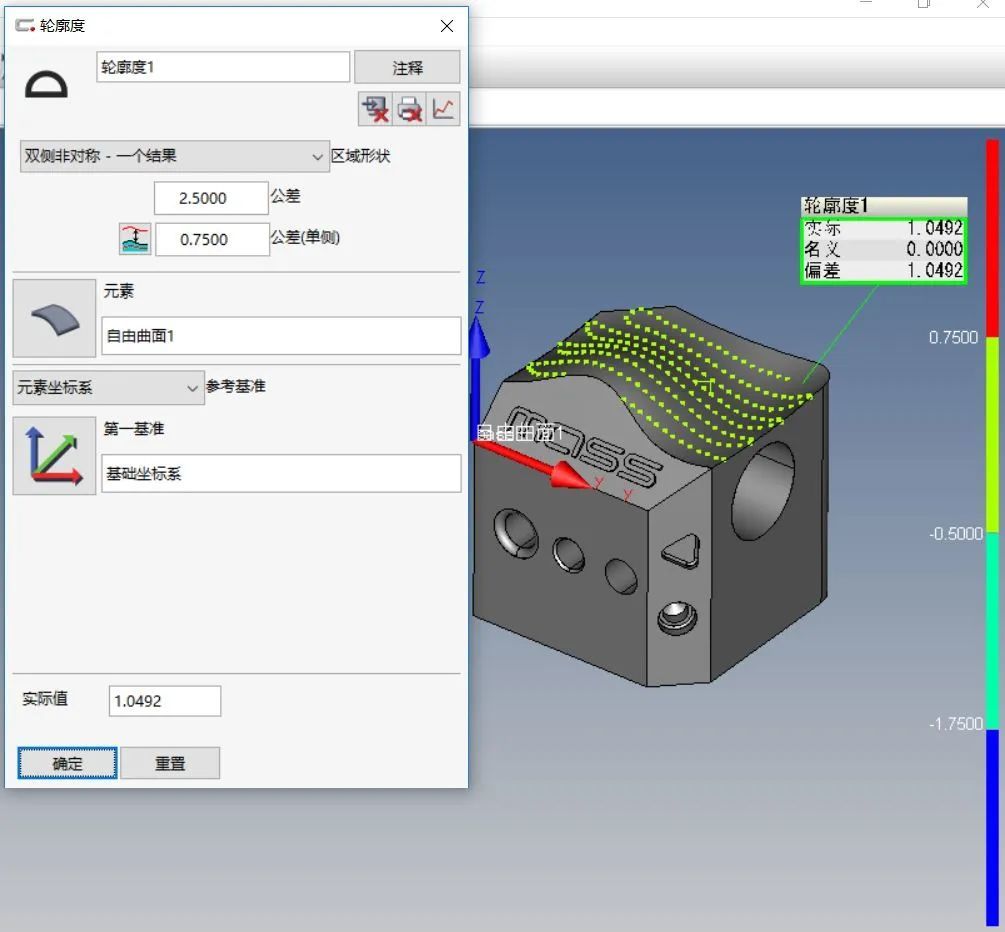

那么在Calypso内怎么设置呢？
以下两种设置方法都等效。
不知道您有没有注意，图二的色差带显示是错误的，这个可能是软件的bug，期待后续补丁更新。总之，公差框永远填入正值。
ISO1660里定义了使用UZ公差带的两种情况。

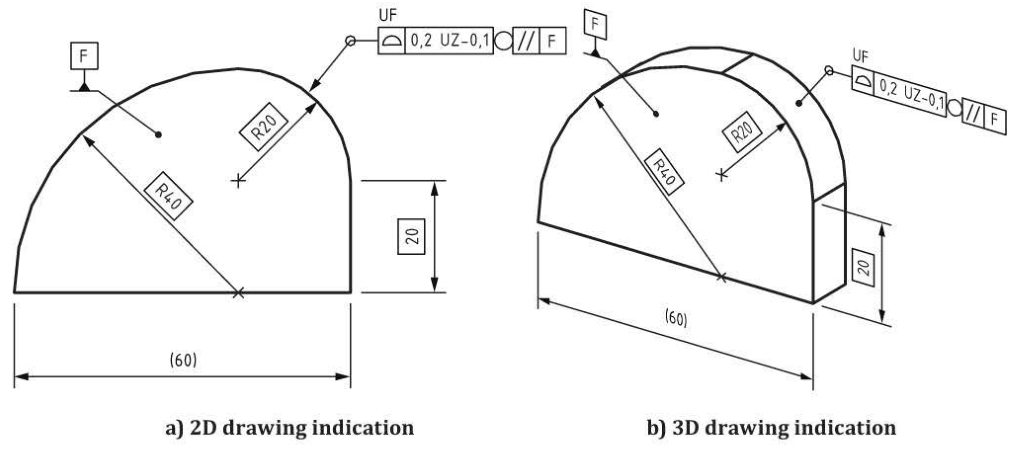

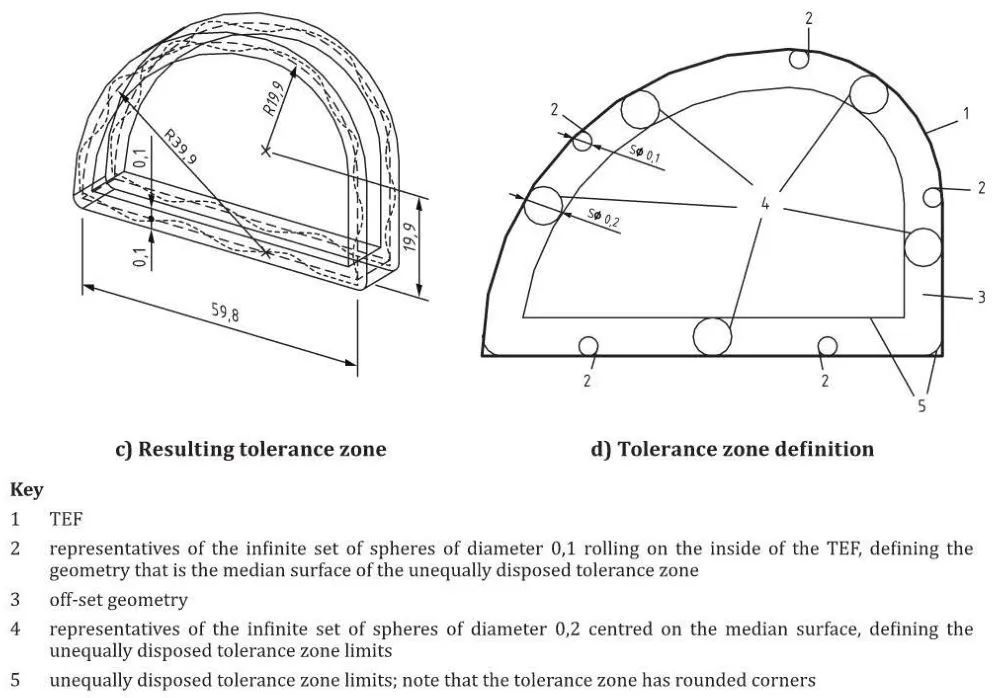

情况一：Page19
此情况的公差带算法和前文没有太多区别，但是要注意三点：
1. 此面轮廓度测量没有基准，可以自由拟合
2. 所测量的曲线轨迹必须平行于F

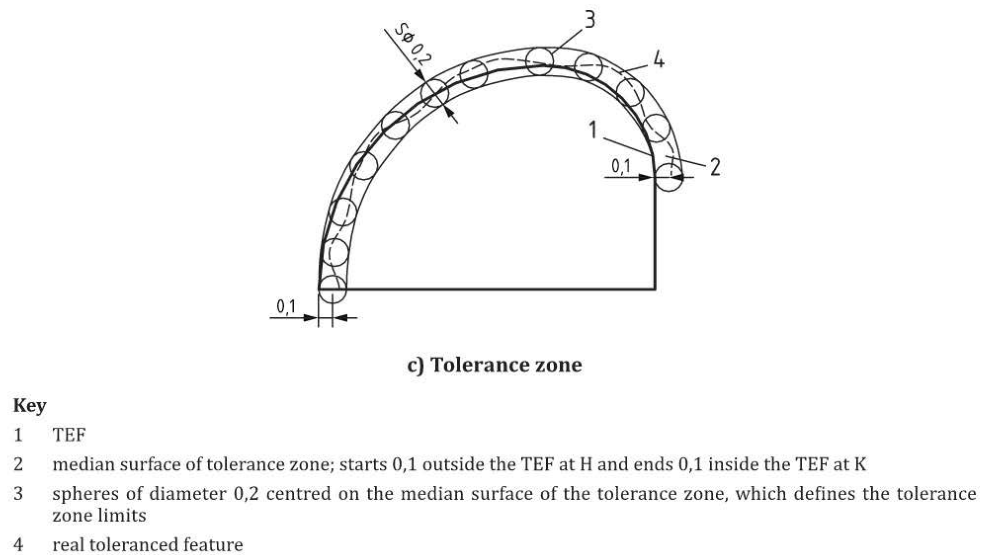

3. 图d的5处，公差带实际上是有小圆角的哦

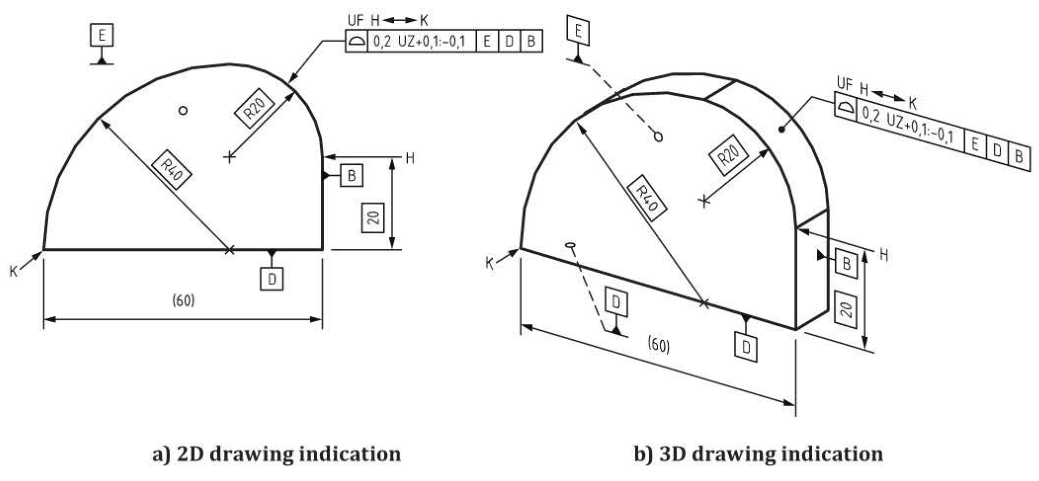

情况二：Page29

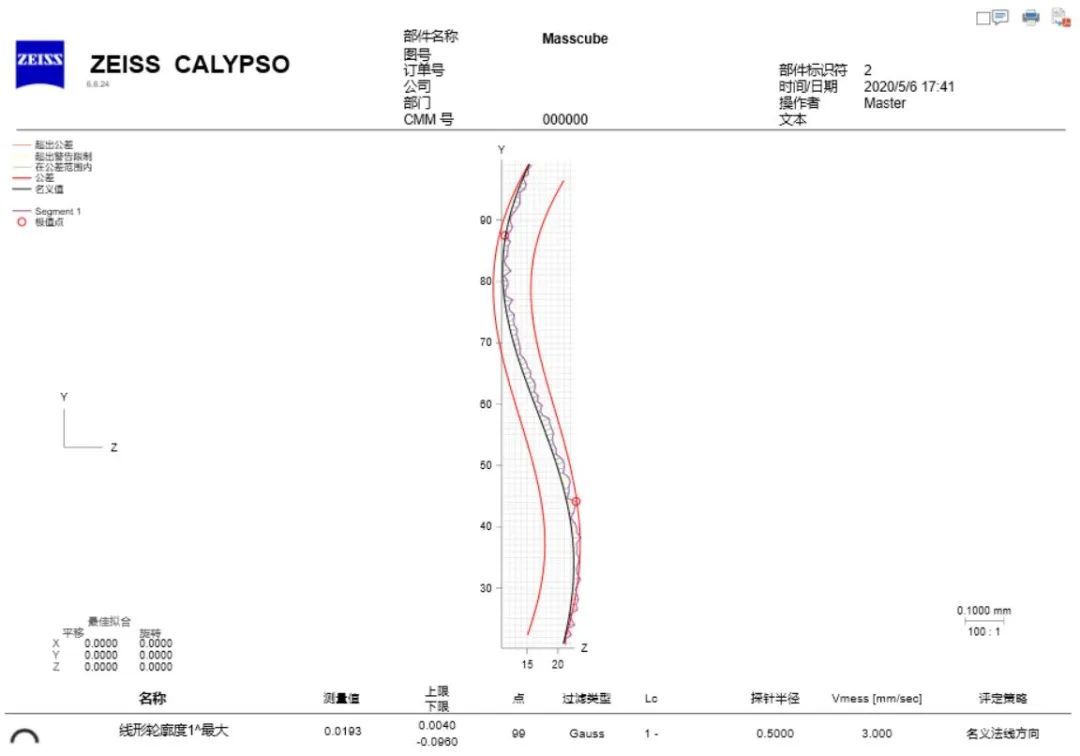

这种公差带，自由曲面是无法设置的，但是曲线是可行的。所以曲线的渐变公差带将在下一讲中介绍。以下是曲线可变公差带的报告：
2. 公差带中心线由名义轮廓向料内/外平移得到。
