服务专栏｜ GOM Volume Inspect Pro 亮点功能3 – 随心所欲，输出专属于你的检测结果
Release time: 2023-08-03
通过上一篇文章的介绍，我们了解到GOM Volume Inspect Pro（以下简称GVI Pro）有着强大的报告输出功能。但有时，您可能想输出一些特定的结果，如：
我想显示产品体积大小；
我想显示缺陷的表面积；
我想显示测量结果的单位；
…
这些结果在GVI Pro默认的报告模板里面是不予显示的。通过阅读本文，您将了解到：如何通过“插入关键词*”的方式，自定义您的输出结果，最大限度地多样化输出报告的形式。
*注：关键词包括所有与整个项目相关的信息。
01
准备工作
第1步：

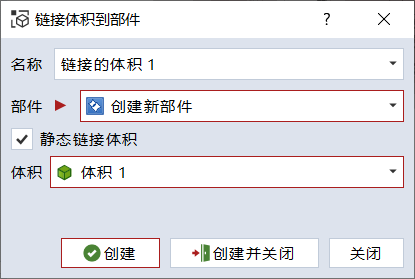

导入待分析的体积后，需要将体积链接到一个部件；
第2步：

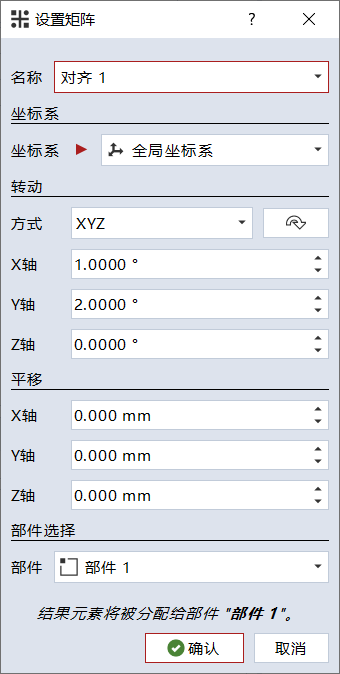

在“操作-对齐-手动对齐-设置矩阵”中对样品进行找正，该功能可在没有数模的情况下使用，尤其适用于不规则的零件；
第3步：

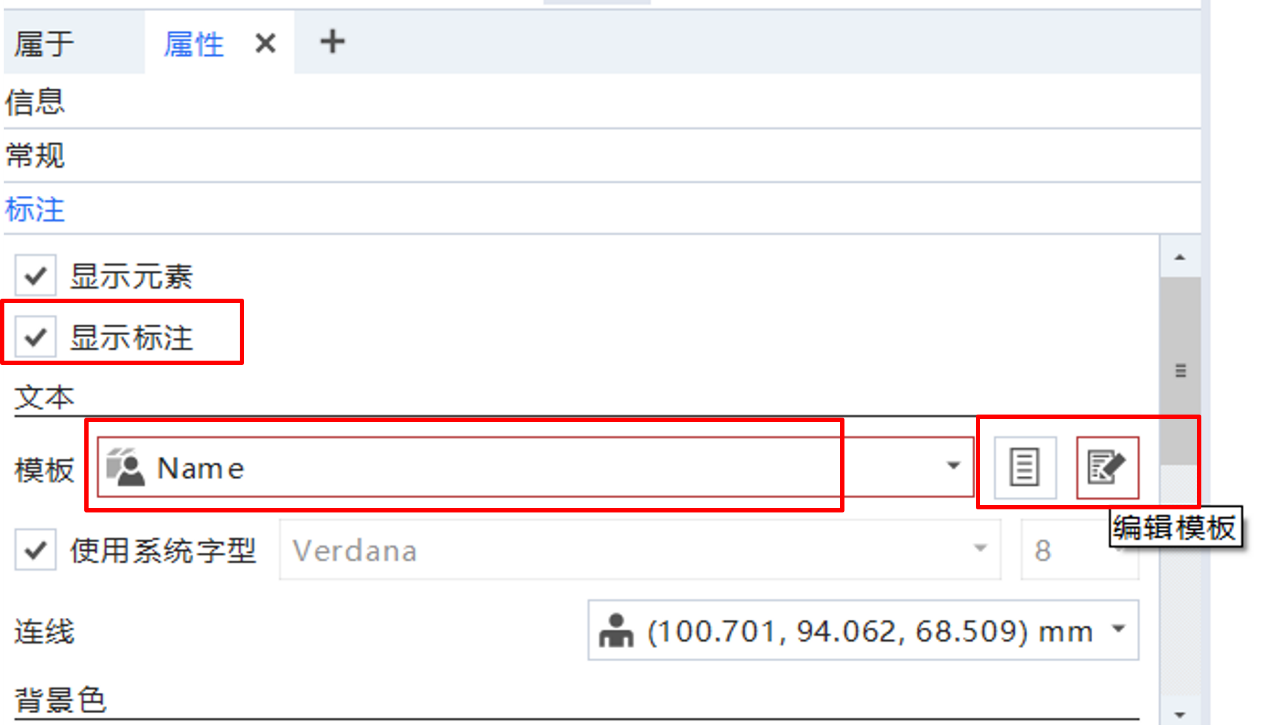

• 在“属性-标注”中点击“显示标注”；
• 将“模板”改为“Name”格式，并点击“编辑模板”；
第4步：
• 然后点击“插入表格”；
第5步：

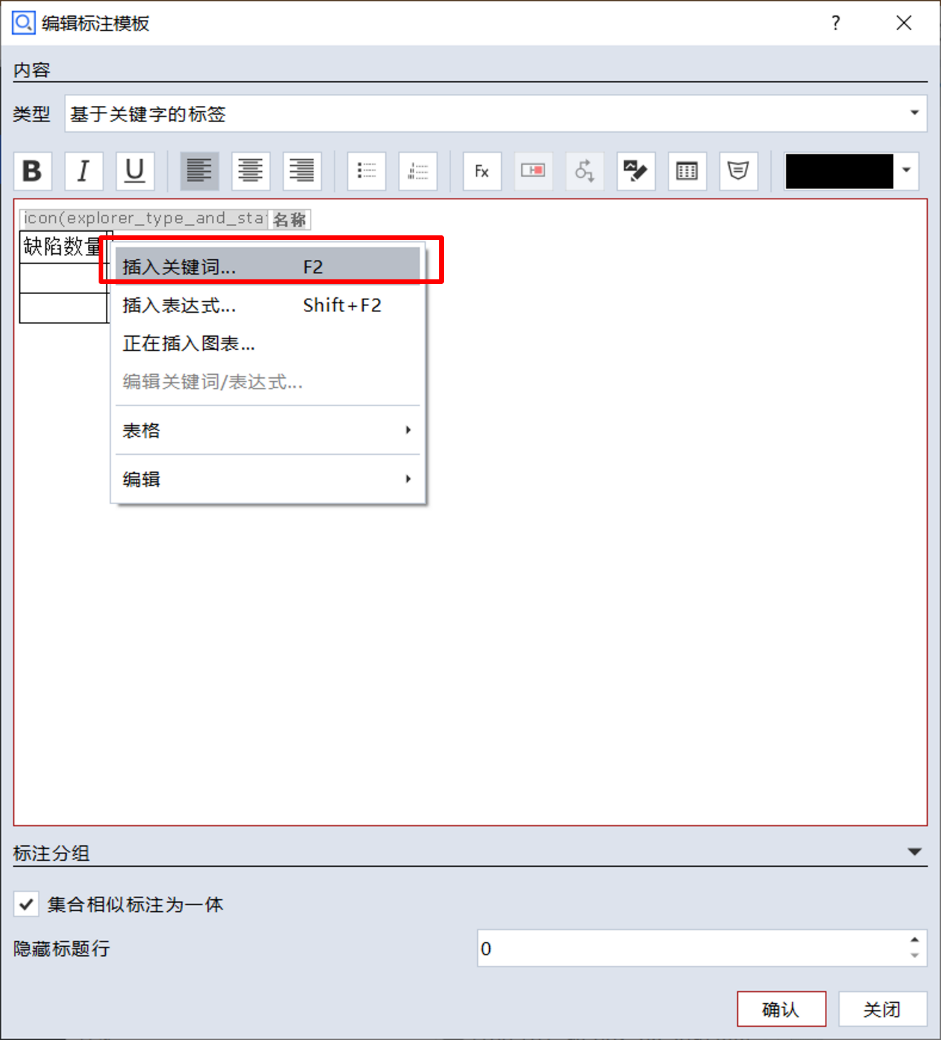

在表格的单元格中右击，选择“插入关键词”；
02
关键词的使用
接下来我们会举例说明如何在结果中输出关键词信息。
如何显示缺陷表面积：
• 首先对网格进行多边形化处理；
• 在关键词“信息”中找到“面积”输出即可；
如何在数字后面显示单位：

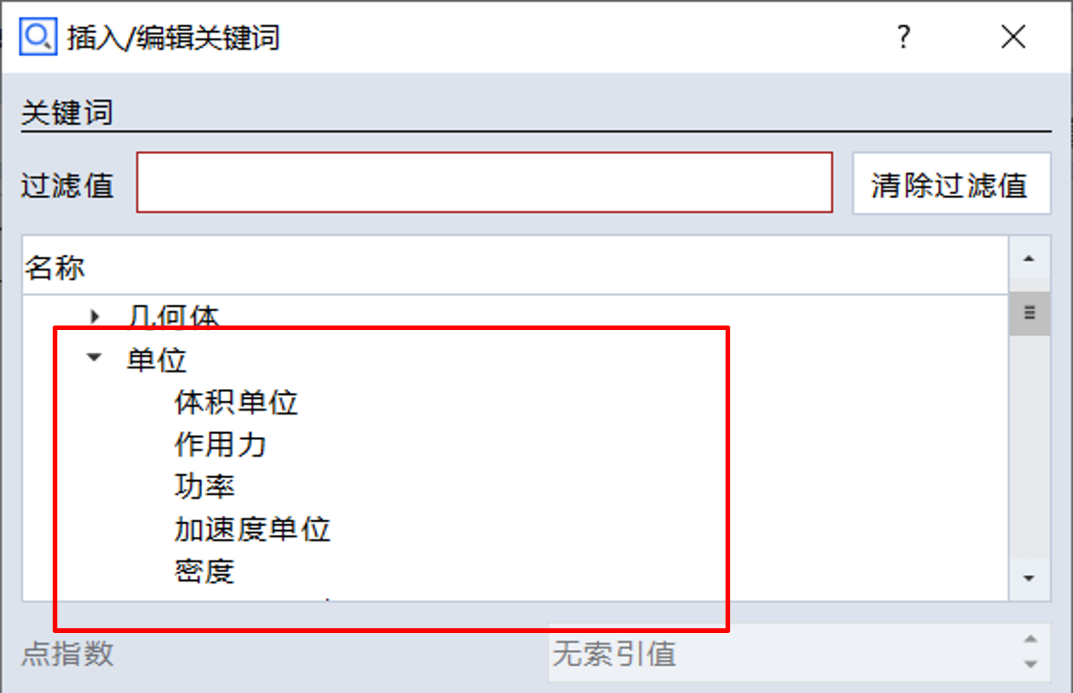

在关键词“单位”中找到与结果相匹配的单位，插入到结果后面即可；
如何显示缺陷体积等信息：

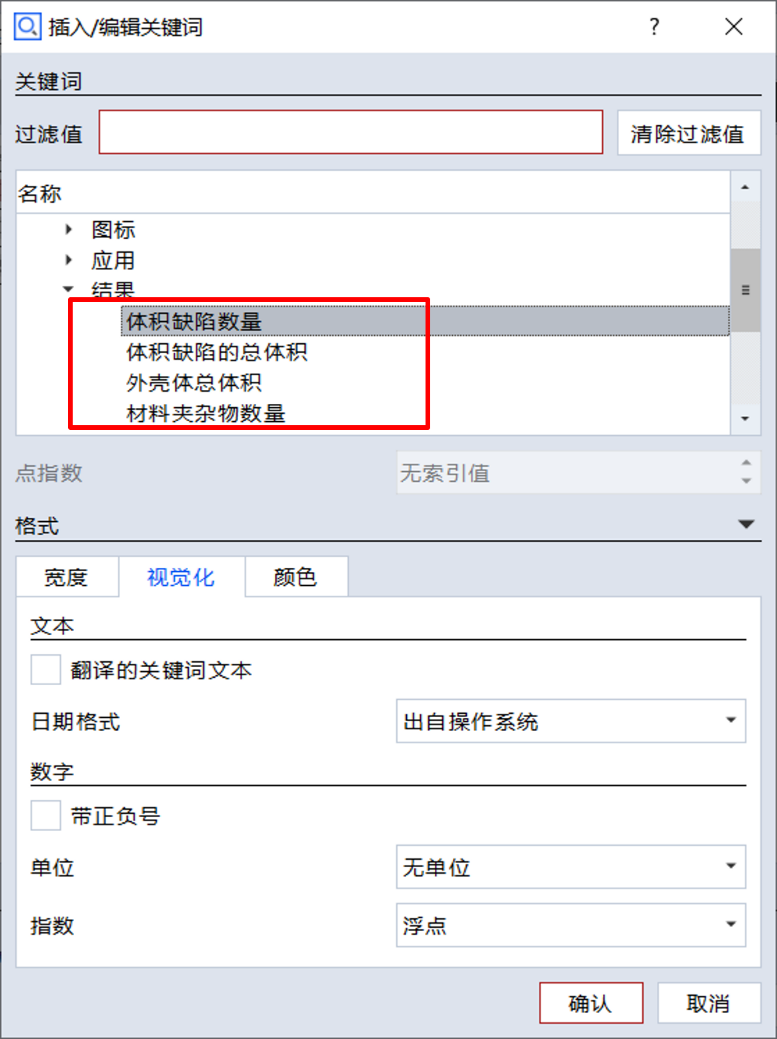

在关键词“结果”中，可以找到“缺陷数量，样品总体积以及缺陷总体积”等关键信息；
如何显示对象的名称（例如缺陷的编号）：

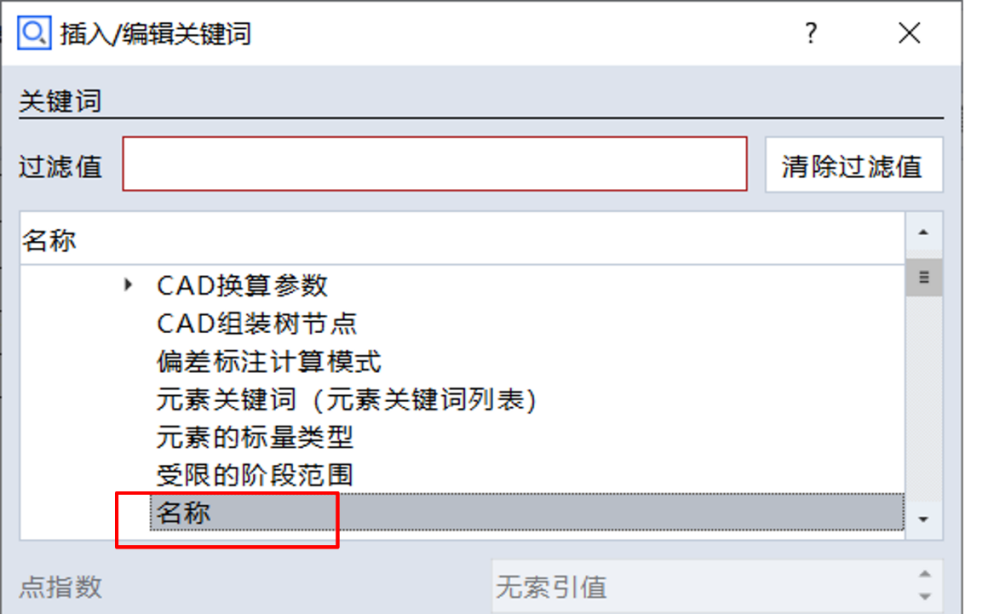

在需要显示名称的单元格内插入关键词“信息”下的“名称”；
如何显示每个缺陷的结果信息：

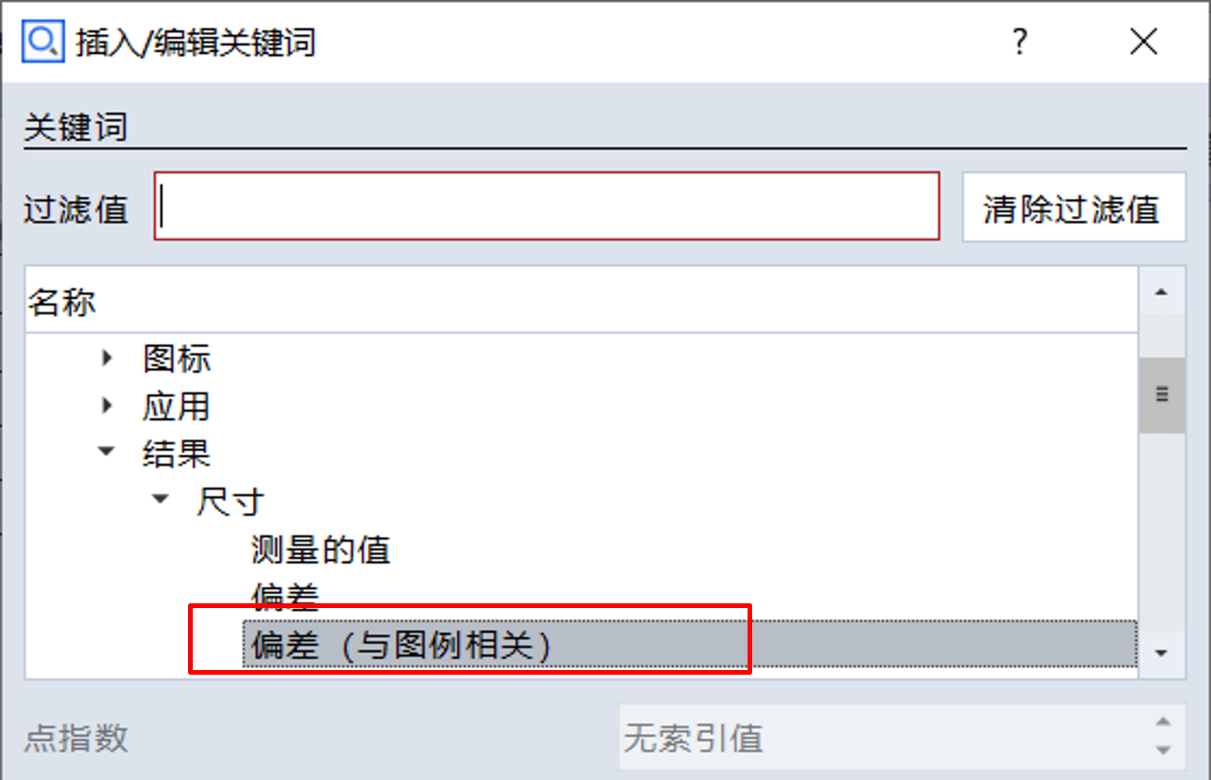

使用关键词“结果-尺寸-偏差（与图例相关）”来输出单个缺陷的结果信息（如体积、直径等）；
如何显示对象的坐标值：
在想显示坐标值的单元格内插入关键词“几何体”中的“坐标”；
03
结果呈现

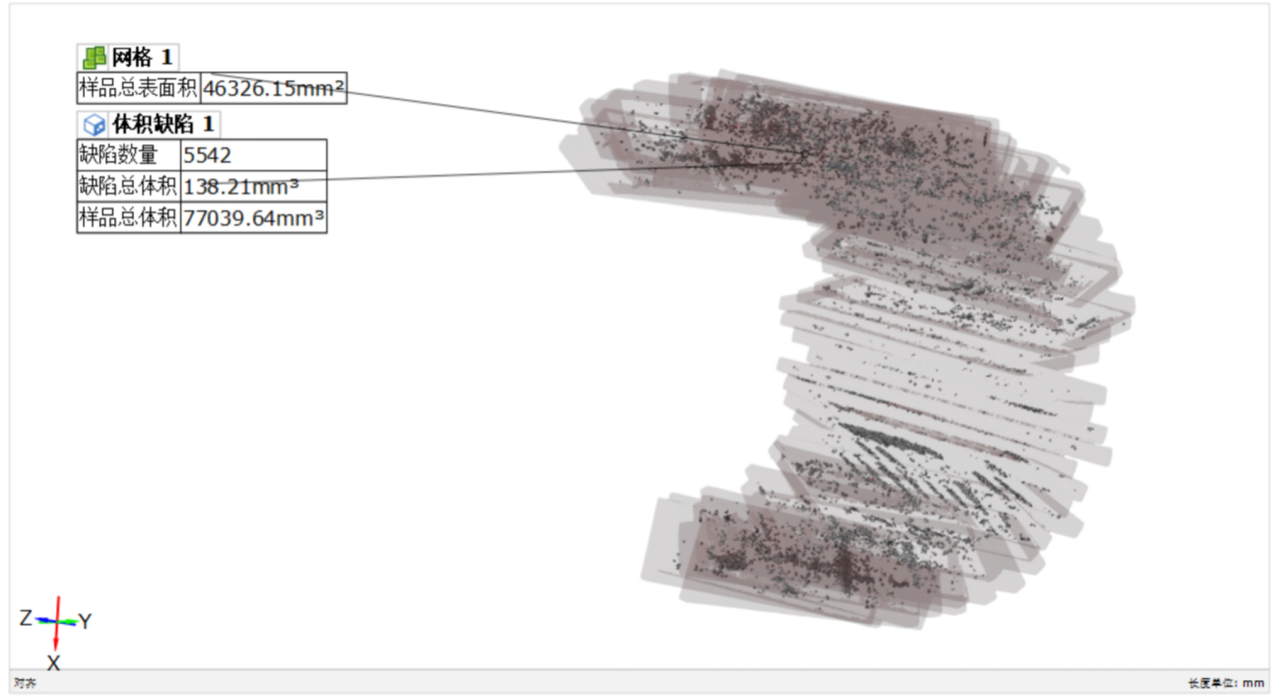

上图中呈现了通过“插入关键词”的操作，对缺陷表面积、缺陷数量等结果予以显示的效果；
上图中呈现了通过“插入关键词”的操作，在三维窗口中显示诸如每个缺陷的编号、体积及坐标值等信息的效果；
04
小结
相信看到这里，您应该可以体会到GVI Pro在结果输出方面的全面性和灵活性。可以说，任何和项目有关的信息都可以在最终的测量报告中予以呈现。当然，GVI Pro的报告功能还有更多强大之处，等待您自己的挖掘。
