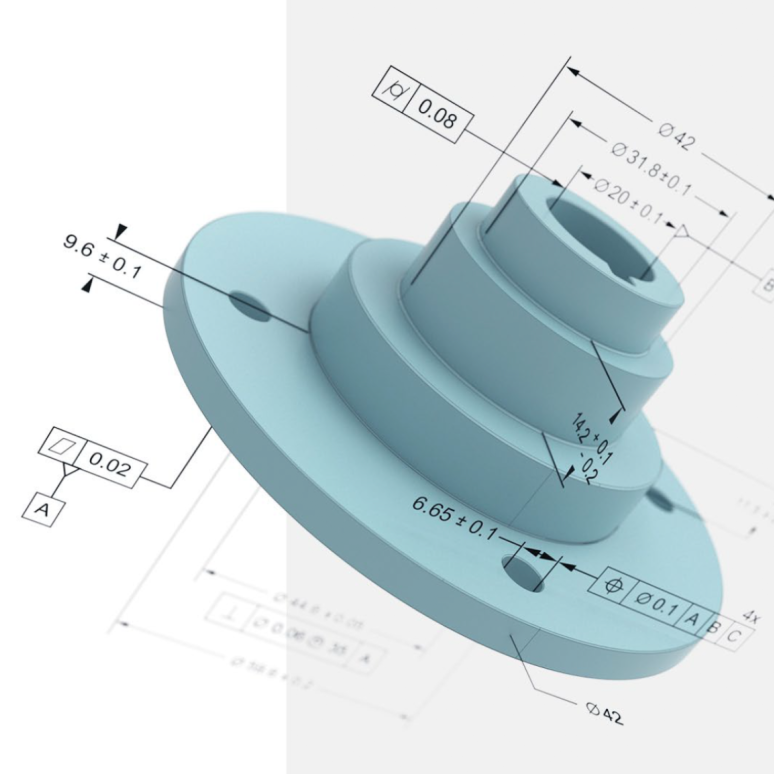

根据要素及公差项目的特征和图样上的标注,公差带的常见形状有下列九种:

1. 圆内的区域

2. 两同心圆之间的区域

3. 两同轴圆柱面之间的区域

4. 两等距曲线之间的区域

5. 两平行直线之间的区域

6. 圆柱面内的区域

7. 两等距曲面之间的区域

8. 两平行平面之间的区域

9. 球内的区域

CALYPSO软件中Form and Location对应的公差带形状

1.圆度(参考圆度):两同心圆

2.平面度(参考平面度):两平行平面

3.直线度(参考直线度):两平行直线,两平行平面,圆柱面

  • 在CALYPSO中,通常公差方向选“法线”,反映探测方向上的直线度,则公差带形状是两平行直线;
  • 公差方向选“平行”,反映平行于工件表面方向的直线度,则公差带形状是两平行平面;
  • 当用回叫获得圆柱面的轴线时,轴线的直线度的公差带形状为圆柱面。

4.圆柱度:两同轴圆柱面

5.面轮廓度:两等距平面或柱面或曲面(基于评定要素类型)

公差带形状还可分为 双侧;双边不等偏差-一个结果;单侧的(名义值内部轮廓);单侧的(名义值外部轮廓);双侧-两个结果;双侧(不对称分布)-两个结果;单侧(外);单侧(内)

6.线轮廓度:两等距曲线

线轮廓度与面轮廓度分类相同,也可分为上述8种情况。

关于轮廓度这几种类型计算的差异,会在其他文章进行描述。

7.曲线轮廓度:两等距曲线

8.位置度:两平行直线,两平行平面,圆,圆柱面,球内

CALYPSO中,位置度的公差带形状有以下几种类型:

  • “极坐标”为圆柱面内区域的公差带形状
  • “Diametral XY”为圆内区域
  • “矩形XY”为两组平行平面
  • “仅X”/“仅Y”/“仅Z”为两平行平面或两平行直线
  • “球”即为球内区域

而复合位置度公差主要有矩形和Diametral两种类型,即两平行平面之间或圆内区域的公差带形状。

9.同心度:两个同心圆内

10.同轴度:两个同心圆柱面内

11.平行度:两平行平面,两组平行平面,圆柱面

  • 线对线的平行度

     ① 在CALYPSO中,平行度公差类型默认选择“标准”,其公差带形状为圆柱面。

     ② 公差带形状为给定方向上两平行平面之间时,应将公差类型选择为“笛卡尔坐标系”,选择相应的第二基准,为其选定相应的方向。而两组平行平面形状的公差,则需要做两次一组平行平面形状的平行度公差了。

  • 线对面,面对线,面对面的平行度公差带形状为两平行平面之间

12.垂直度:两平行平面,两组平行平面,圆柱面

  • 线对面的垂直度

     ① 在CALYPSO中,垂直度公差类型默认选择“标准”,其公差带形状为圆柱面。

     ② 公差带形状为给定方向上两平行平面之间时,应将公差类型选择为“笛卡尔坐标系”,选择相应的第二基准,为其选定相应的方向。而两组平行平面形状的公差,则需要做两次一组平行平面形状的垂直度公差了。

  • 线对线、面对线、面对面的垂直度公差带形状为两平行平面之间

13.倾斜度:两平行平面

在CALYPSO中,轴线对面的倾斜度没有多余选项,公差带形状应默认为两平行平面。

14.对称度:两平行平面

在CALYPSO中的应用主要有:

  • 对称平面对中心平面的对称度评定
  • 对称平面对圆心的对称度评定
  • 两对称平面对轴线的对称度评定
  • 键槽对轴线的对称度评定

15.跳动:

  • 径向跳动:在垂直于基准轴线的平面内,圆心在基准轴线上的两同心圆;
  • 累积径向跳动:与基准同轴的两同轴圆柱面;
  • 轴向跳动:与基准同轴的任一半径位置的测量圆柱面上距离为公差的两圆之间(圆柱面上);
  • 累积轴向跳动:与基准轴线垂直的两平行平面。
