龙门机的安装异于桥机,相信爱动手,喜欢搭积木的您一定会享受这一过程。下面就来让蔡司的工程师带您揭秘龙门机MMZ-E的安装现场吧。

第一步:打开超级大的积木箱子

整整齐齐七八个箱子相信您能想到开箱过程是如何的挥汗如雨。

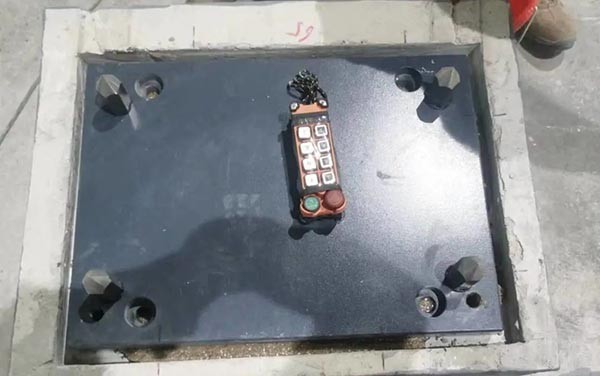

取出箱子里面的定位铁板后便到了安装关键的一步,基础铁板的定位,不同尺寸大小的E机型,定位铁板有着不同的位置,一定要按照图纸中的位置,通过定位销精确的定位铁板位置,且用强有力的胶水砂浆粘固牢靠。

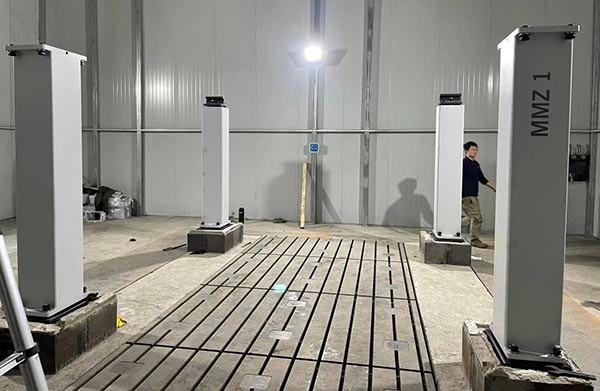

第二步:Y轴立柱的安装


Y轴会有四根立柱支撑,可不要小瞧这四根立柱,这四根立柱需要调节前后、左右、高低及自身旋转的位置,这一步需要工程师精准的安装,微小的误差都可能导致下一步Y轴横梁的安装出现问题,调节过程既复杂又充满了乐趣。整个过程也充分用到了水平仪,标高尺等等工具。

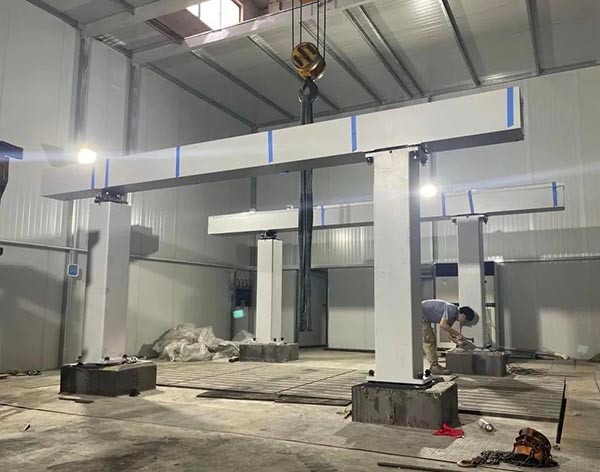

第三步:Y轴横梁的安


通过Y轴四根立柱的精准安装,Y轴横梁的安装就会顺利很多,Y轴两根横梁的调节也具有挑战,首先需要调节横梁的前后、左右的水平,其次要调节两根横梁左右的间距,合适的间距才能保证X轴横梁的顺利安装。

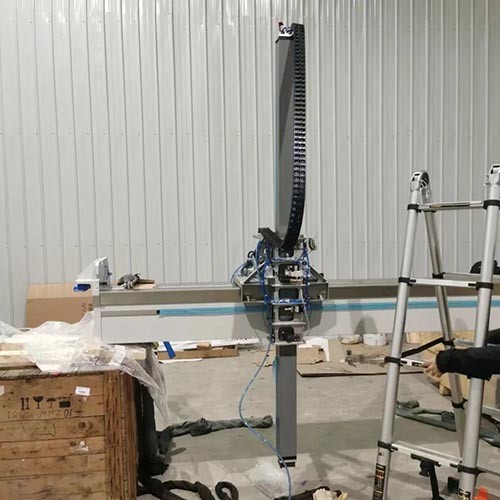

第四步:X和Z轴的组装


X和Z轴的安装在整个安装过程中相对来讲是比较细节的部分,安装前驱动拉杆的拆卸,导轨面的清洁,驱动拉杆的回装和驱动压紧力的调节,刹车的拆装,部分线缆的提前连接等等。所以不疏忽且精细地做好每一步是对工程师耐心的考验。

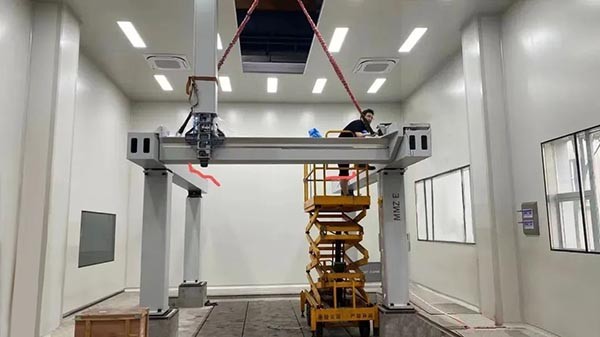

第五步:X横梁的安装


X横梁的安装比较惊险,组装好的X Z要吊离地面3.5米左右后安装,要保证吊起的X横梁水平,Z的左右位置也需要调整,吊运过程小心谨慎,避免横梁大幅晃动,而且需要客户吊装人员和现场工程师的紧密配合,落位后,需要调节X横梁左右的水平及扭摆,属实是精心细致的大工程。

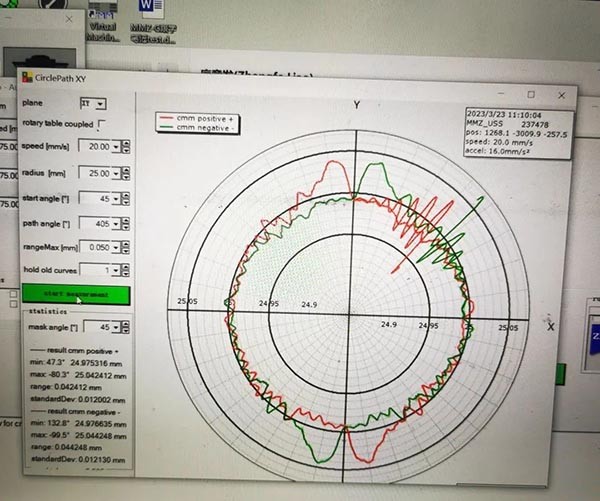

第六步:接线布线及电气参数调节


对于前面机械方面的调节,后面的整体接线布线和电气参数方面的调节在体力上会轻松一些,但也是重中之重的步骤,因为电气参数会体现出前面机械方面的调节是否有问题,也会进一步的优化设备的状态。

第七步:激光修正


激光的修正会弥补机械上带来的误差,是关乎设备精度的重要部分,所以激光修正也会是非常耗工时的一步,我们要保证温度和空气湿度等环境都稳定且达到要求的情况下来做激光修正,容不得一点的误差。

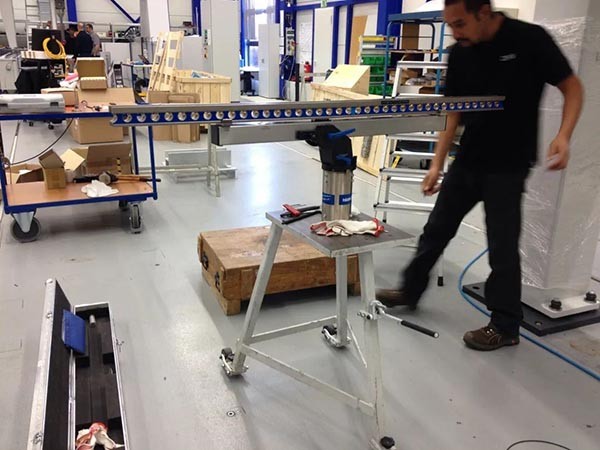

第八步:精度校准及修正

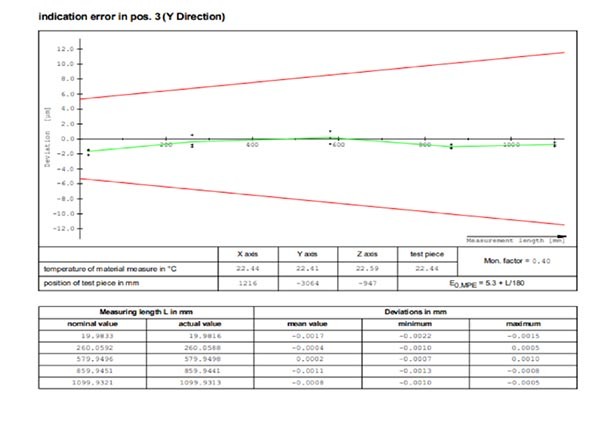

精度校准及修正是验证设备精度的最后一步,这一步我们使用高精度步距规来校准和修正,最后所有的精度文件工程师会以图形报告这一目了然的方式来呈现给客户。


小伙伴们,通过您的耐心阅读,相信您也了解了蔡司龙门机MMZ-E的安装过程,也相信从您的专业角度看到了八步中的每一步都包含了蔡司的“精准、仔细、耐心、专业”。这也同样解答了您心中一直以来的问题“蔡司三坐标为什么多年如一日的稳定、准确、低故障”。

本期的内容就到这里,下期更精彩。
